X선은 어떻게 만들어질까요? Home > 의료방사선이 궁금해요! > X선은 어떻게 만들어질까요?

속도를 빠르게 가속한 전자가 금속에 부딪히면 X선이 발생됩니다.

X선관은 음극에 열을 가하는 히터, 열전자를 발생시키는 음극(-), X선을 발생시키는 양극(+), 양극에 고전압을 인가하는 고압전원 등으로 구성됩니다.

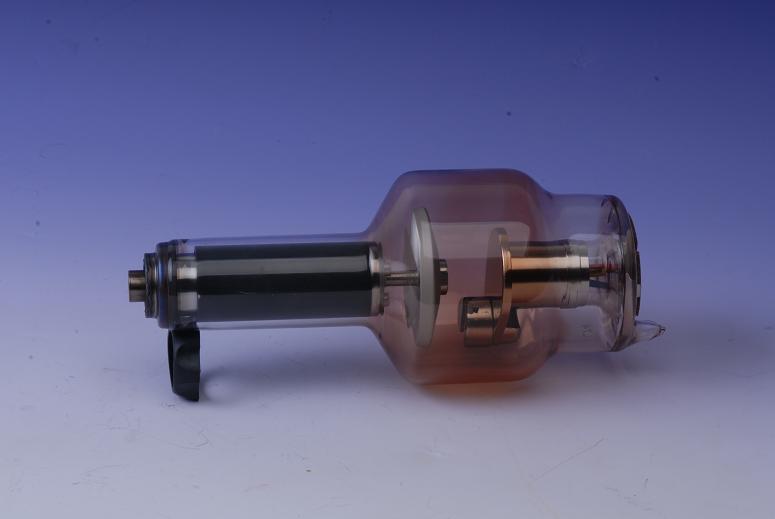

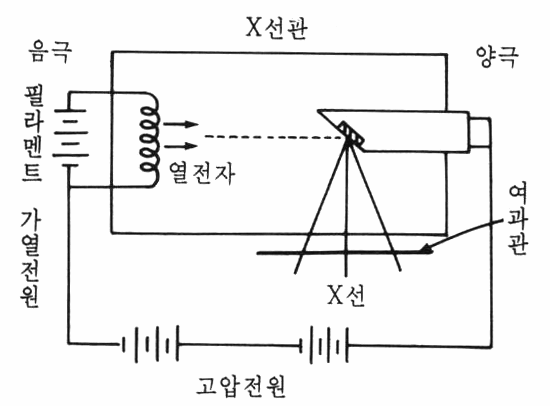

X선관의 구조와 X선관의 사진




전자의 발생 : 음극을 히터로 가열하면 열전자가 발생합니다. 열전자는 전기적으로 음극(-)의 성질을 가지기 때문에 양극(+)과 서로 당기는 힘(인력)이 작용합니다.

전자의 가속 : 열전자는 양극에 인가된 고전압에 의해 양극으로 끌려가게 됩니다. 이때 전자의 속도가 빨라지면서, 전자의 운동에너지가 증가합니다. 전자의 속도가 빠를수록 운동에너지가 크고, 발생하는 X선의 에너지가 높습니다.

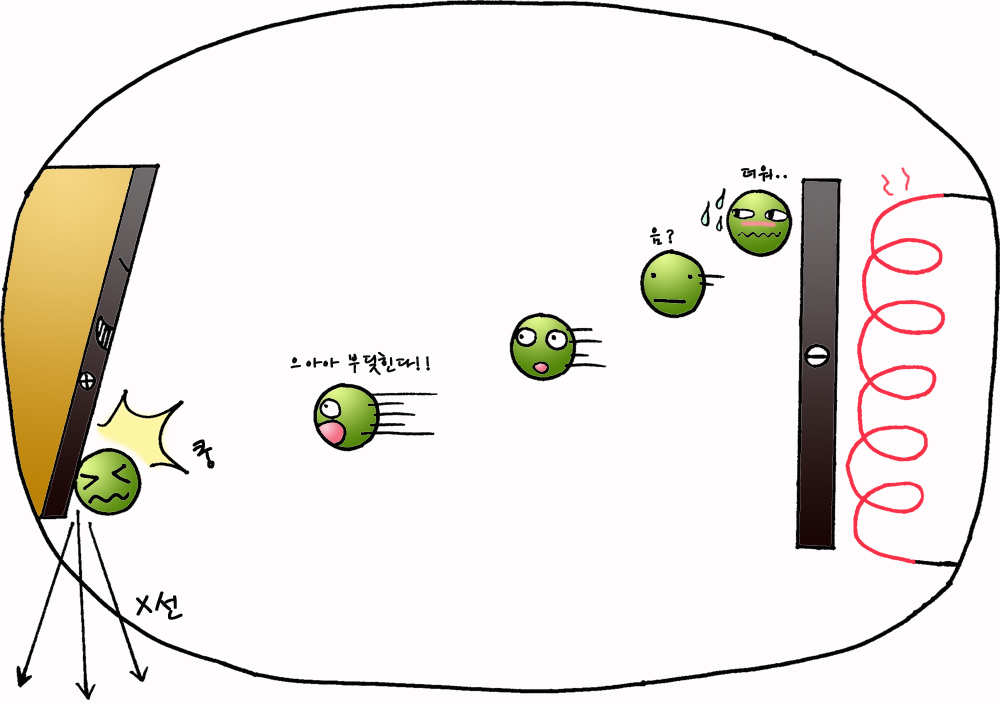

X선의 발생

속도가 빠른 전자가 양극에 부딪히면, 전자의 운동에너지가 X선으로 변환됩니다. 이때 제동복사에 의한 연속 X선과 여기 및 전리에 의한 특성 X선이 발생합니다.

X선의 세기는 가속전압이 높을수록, 관전류가 클수록, 양극을 구성하는 물질의 원자번호와 밀도가 클수록 강합니다.

X선은 열전자를 만들어 고압전원으로 가속시키고, 속도가 빠른 전자를 금속에 부딪치면서 만들어집니다. 양극의 종류, 고압전원 등에 따라 발생하는 X선의 특성에 차이가 있습니다. X선은 방사성동위원소에서 방출되는 방사선과는 달리 전원 공급이 끓어지면 더 이상 발생하지 않습니다.

"본 내용은 식품의약품안전처 용역연구개발과제의 연구결과물을 바탕으로 제작되었습니다"
